近年来，不论是俄乌冲突、阿亚冲突、中东各方势力冲突等等，无人机都展现出很强的战术作用，特别是俄乌冲突中，据传乌克兰还深入俄边境200km轰炸了卡卢加州“沙伊科夫卡”军用机场，至少有两架轰炸TU-22M3 战斗机被摧毁。可见无人机的巨大价值。正是由于这个原因，美帝限制先进无人机出口（Any system capable of carrying a payload of 500 kilograms for more than 300 kilometers was subject to a “strong presumption of denial” for transfer to a foreign country），直到2020年，商人Trump感受到中国和以色列无人机生意高速发展的压力，下令放松出口限制，允许向盟国出口时速800km的大型无人机。这样，MQ1、MQ9和RQ4都可以出口了。当然，技术先进是一方面，价格是另一方面，还涉及到关键政治因素，因此也不是放松限制就会大卖。我理解更主要的原因是：中国和美国都是无人机强国，目前除了用于出口的察打一体无人机、远程侦察无人机之外，都已经开展多年、多型号的隐身无人机研发和量产，也就是说，手里有对付这些出口无人机的办法，因此才放心出口前一代产品！中国有暗剑、攻击11、无侦8等公开的型号，美帝有RQ180、RQ170等型号，具体可以参见《拨开美国极光/曙光女神（Aurora）高空高速侦察机的迷雾》一文，其中分析了美帝几种新型隐身无人机。

从Wikipedia信息看，翼龙1有13个国家在使用（含中国，大约装备60架），总数要超过100架；翼龙2有6个国家装备（含中国），至少超过50架。

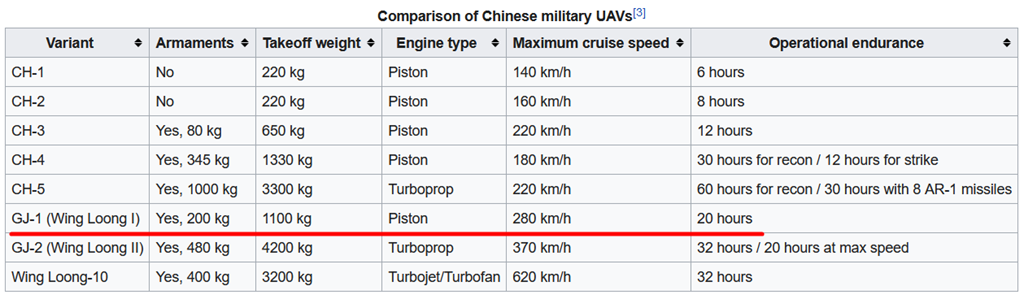

Wikipedia的对照表格，看的出来翼龙系列，一代更比一代强，彩虹和翼龙的竞争也越来越激烈

最近发现CCTV7的尺度越来越大，给出了很多以前不敢想象的镜头和节目，当然，国家最先进的装备是不会拿出来的，但是上一代的装备就相当开放了，这也是国内一些军事主播的信息来源。后面会陆续摘录一些CCTV的节目，和卫星地图上的信息，以及国内外网络信息结合起来做些分析，这也是一种常见的分析方法。先看看感兴趣的无人机话题。

一、CCTV7公开的无人机

央视《国防军事》栏目做了一期中国无人机部队的节目，其中公开了中国空军航空兵某团的训练情况，这个部队是中国最早的无人机部队之一，节目中公开的无人机，看上去是翼龙1（GJ-1）型，主要特征是两个挂架，后面的CG图中，出现了4个挂架的机型，可能是翼龙-1D改型。翼龙2（GJ-2）至少有6个挂架。当然翼龙是出口型的编号，军方使用的被称为GJ系列，从大阅兵的情况看，隐身的GJ-11都出现了，中间跳过这么多编号，肯定是大有文章！摘录一些视频截图放到下面，大家共同参详。


翼龙1：V字型垂尾设计，三叶螺旋桨动力，从这个图像看，翼龙1体型真不小。展会上的翼龙1机背上有个不小的天线，但是这架没有


哈萨克斯坦大阅兵上出现的翼龙无人机，注意机背上有个天线


2017年，MAKS展会上出现的翼龙1，机背上也有这个天线

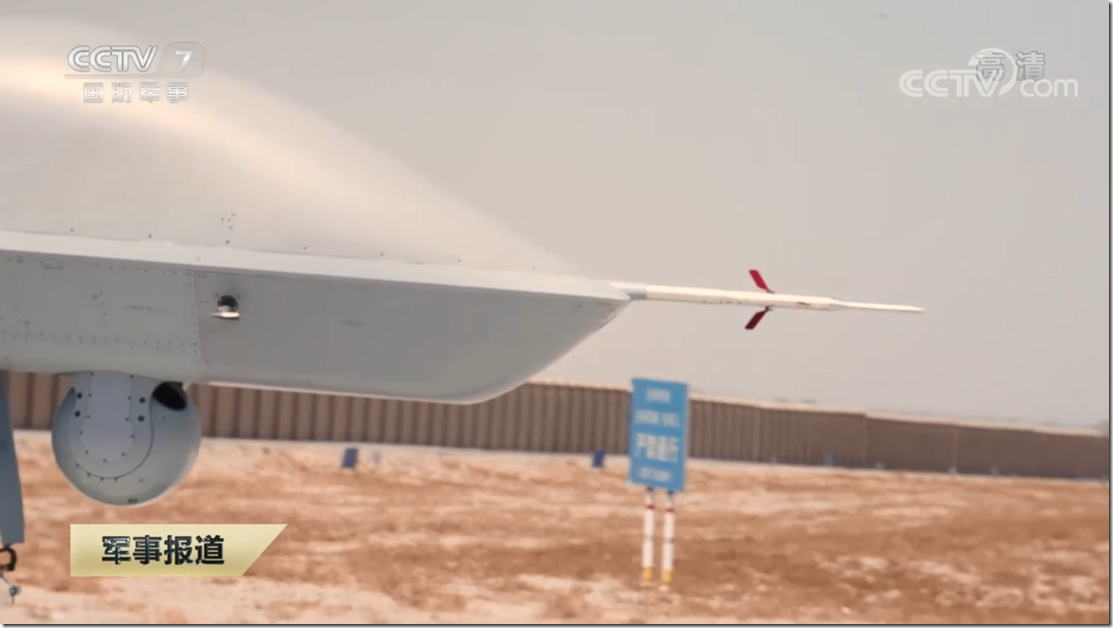

翼龙1：机头有个空速管，头部下方是个光电雷达

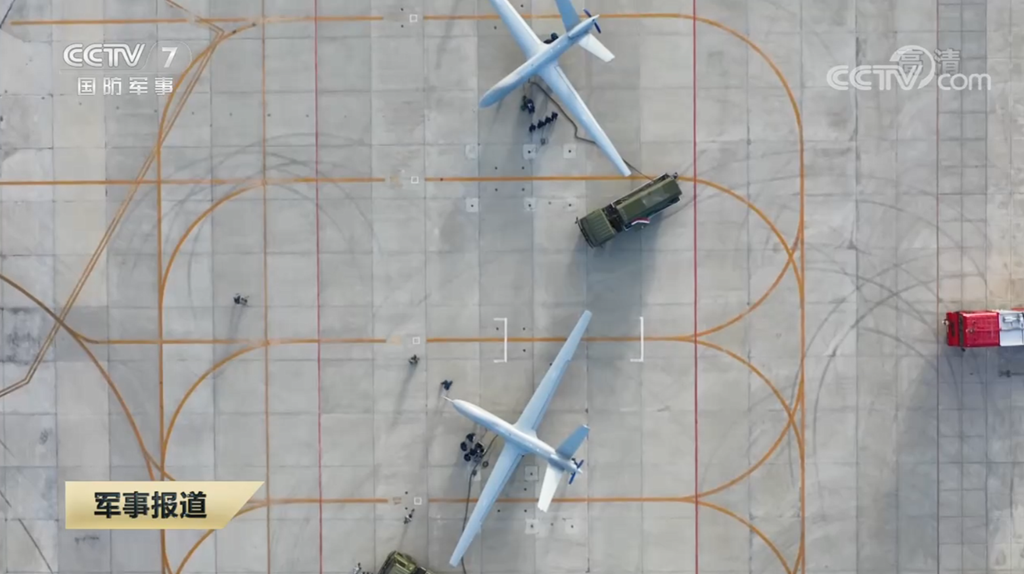

翼龙1：两架翼龙1无人机，可以看到每架飞机旁边都有4-5名保障人员，旁边绿色的可能是发电车


翼龙1：正面照，挂架只有2个，机背没有天线。看来和展会的版本还真不一样


翼龙1起飞，起落架是可以收放的


飞行中的翼龙1，看上去是两架翼龙，一架用雷达指向了另外一家


CG图：4个挂架的翼龙1D，这是复合挂架，每个可以挂载两枚导弹


翼龙无人机头部特写，看得出来，头部很大，空速管下方有个光电窗口的样子。机头曲线还不错，看上去是有些隐身设计

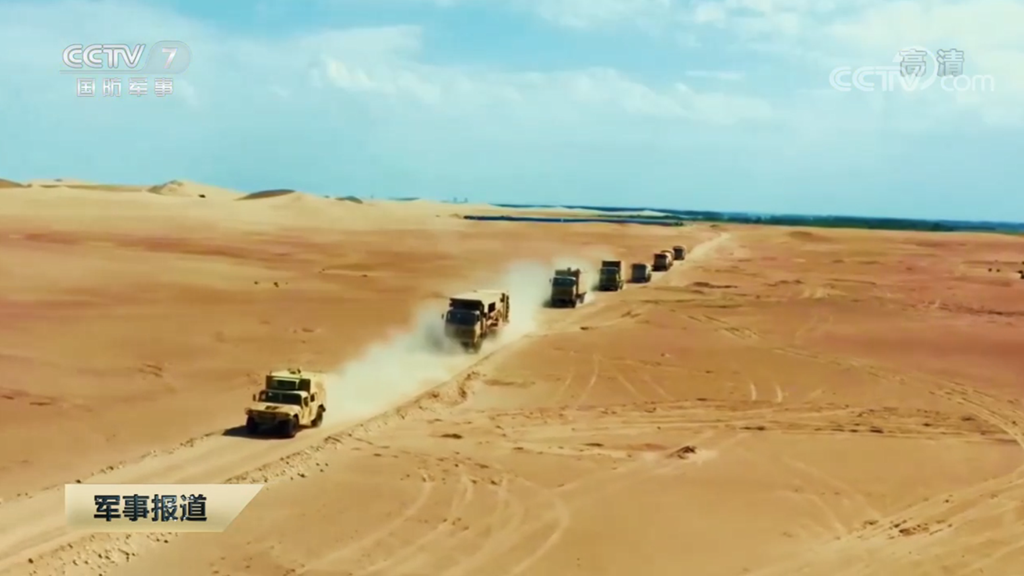

一个无人机战术编队，前面一辆猛士指挥车，后面六俩配套车辆，倒数第二辆是雷达车辆，见下图


看到这个图，我就明白在卫星地图上看到的是什么装备了！翼龙系统有个很大的雷达装置

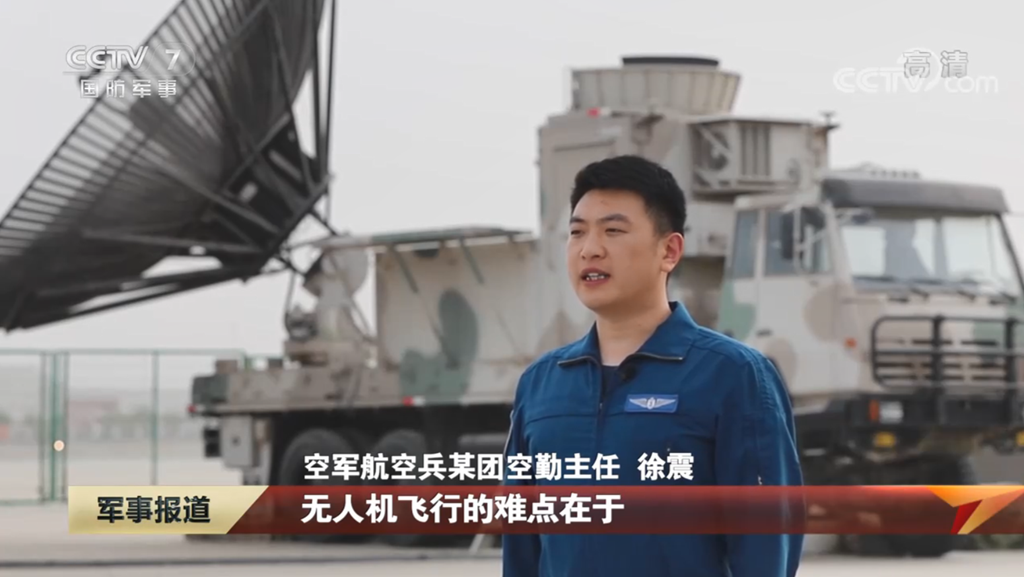

这个雷达可以转向各个角度，看上去是不能折叠的，因此只要是看到这个雷达就知道这是无人机编队了


有个大型的天线，后面还有一个小型的


就是这个样子，在展会图片上也可以看到


22年珠海航展的翼龙配套雷达，这是翼龙1


翼龙部队的驾驶员在演练战术，注意这是1架无人机和两架歼击机的配合战术


CG图：一架翼龙1D和两架歼11协同作战想象图，翼龙虽然在前方，考虑到翼龙主要在前线侦察，而且航速不高，因此这是示意图，即翼龙发现目标，引导战斗机的场景。


节目中指出，翼龙同样也可以用于海上作战。


二、卫星地图上的无人机

从网络信息看，翼龙在国内很多边境机场都有部署，据说西沙、南沙、西部等机场都有部署，估计比歼20的“东西南北中”有过之而无不及！！卫星地图上可以看到很多无人机，甚至可以看到一些非常精彩的图片，放几个常见在下面，毕竟都是公开的。和翼龙部署范围有一拼的无人机是BZK-05。


2015年前后，成飞机场上的歼20、歼10和翼龙1无人机


成飞机场的翼龙2无人机


某无人机机场上的地面设备，看的出来，至少3个部队在这里


放大一些看，这个雷达真的很显眼

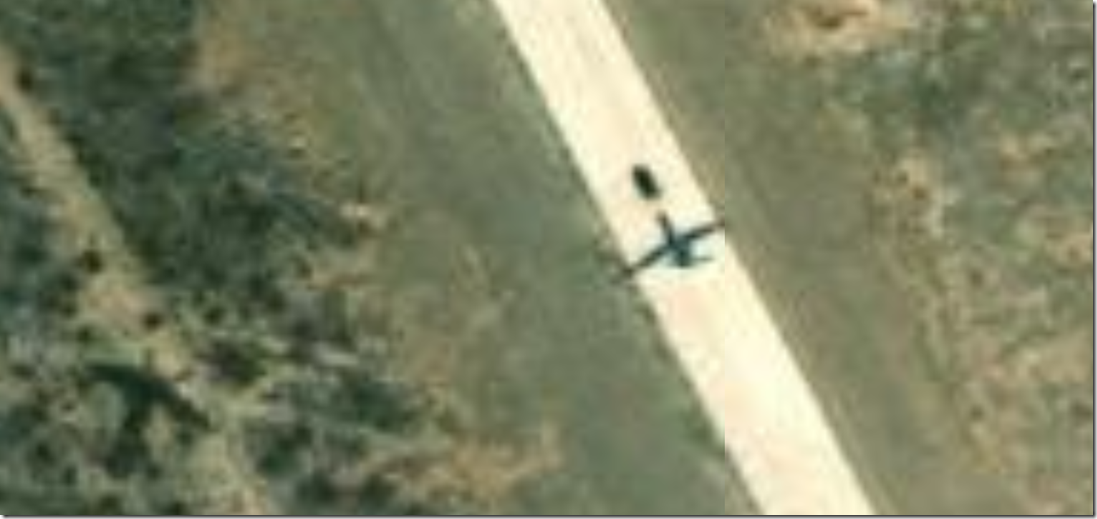

某机场上的翼龙1无人机


地面指挥车辆


翼龙1无人机


小结

中国无人机力量已经在世界上居于前列，目前看，出口的翼龙和彩虹的技术能力仅次于美帝的MQ系列，已经成为世界军备市场上的热销产品，利用美帝的军贸管控，中国厚积薄发，抓住了时间窗口，打开了中高端无人机装备市场。但是这一代无人机的抗打击能力比较弱，包括感知能力、对抗能力、速度等等，很容易被击落。例如，根据Wikipedia信息，在利比亚内战中，阿联酋使用翼龙2飞机对GNA武装进行空袭。5月至7月期间，GNA分两批收到12架土耳其Bayraktar TB2。在和政府军使用翼龙2进行的空战中，至少有一半TB2被摧毁；7月交付的第二批TB2就是为了弥补第一批飞机的损失。截至2020年6月，据报道，共有6架翼龙2飞机在利比亚被击落或丢失，全部由利比亚国家航空局操作。其中一架据称被激光击落：如果这是真的，那么这是历史上第一次激光武器击落无人战机。好在国内各种新型隐身无人机开始投产，当然成本也会提升，希望在推动隐身长航时察打一体无人机的同时，抓紧开展下一代无人机的研发布局。下一代无人机是什么配置不知道，但是从美帝的路线看：高速不如隐身。

拨开美国极光/曙光女神（Aurora）高空高速侦察机的迷雾


相关信息：

翼龙无人机、翼龙-Ⅱ无人机

https://breakingdefense.com/2020/07/us-loosens-export-rules-for-military-drones/

拨开美国极光/曙光女神（Aurora）高空高速侦察机的迷雾

https://en.wikipedia.org/wiki/CAIG_Wing_Loong_II

https://en.wikipedia.org/wiki/CAIG_Wing_Loong

https://en.wikipedia.org/wiki/Harbin_BZK-005

https://en.wikipedia.org/wiki/CASIC_WJ

https://en.wikipedia.org/wiki/Tengden_TB-001


附录1：翼龙1的参数

General characteristics

  • Crew: None (UAV)
  • Length: 9.05 m (29 ft 8 in)
  • Wingspan: 14 m (45 ft 11 in)
  • Height: 2.77 m (9 ft 1 in)
  • Gross weight: 1,100 kg (2,425 lb)
  • Powerplant: 1 × Rotax 914 turbocharged, 75 kW (100 shp)
  • Propellers: 3-bladed

Performance

  • Maximum speed: 280 km/h (170 mph, 150 kn)
  • Range: 4,000 km (2,500 mi, 2,200 nmi)
  • Endurance: 20 hours
  • Service ceiling: 5,000 m (16,000 ft)

Armament

  • 200 kilograms (440 lb) of air-to-surface weapons
    • Bombs

      • FT-10
      • FT-10
      • FT-9
      • FT-7
      • GB7
      • GB4
    • Missiles

      • BRM1
      • AKD-10

Avionics

  • 100 kilograms (220 lb) capacity for sensors


附录2：翼龙2的参数

General characteristics

  • Crew: None
  • Length: 11 m (36 ft 1 in)
  • Wingspan: 20.5 m (67 ft 3 in)
  • Height: 4.1 m (13 ft 5 in)
  • Max takeoff weight: 4,200 kg (9,259 lb)

Performance

  • Maximum speed: 370 km/h (230 mph, 200 kn)
  • Cruise speed: 200 km/h (120 mph, 110 kn)
  • Stall speed: 150 km/h (93 mph, 81 kn)
  • Endurance: 32 hours
  • Service ceiling: 9,900 m (32,500 ft)

Armament
Up to 480 kg

  • Bombs

    • FT-10
    • FT-9
    • FT-7
    • GB7
    • GB4
  • Missiles

    • BRM1
    • AKD-10
    • BA-7

Avionics

  • Air-to-ground radars
  • GPS communication system
  • Electro-optical pod with day light and infrared cameras and sensors
  • Satellite link
  • Communications range: >1,000 km (620 mi) with SatCom, ~150 km (93 mi) from Ground Control Station (GCS)
