家中有个节能灯坏掉了，打开一看，灯管是2D灯管。上网采购了2个，回来一试装不上 — 2D灯管比较复杂，里面有2个支柱带卡子，稍微有些工艺问题就装不上。想着也不能坐以待毙。研究了一下，发现最近有一种LED吸顶灯，直插220V，可以用来替代环形和2D的吸顶灯，自己安装了一下，虽然有些小插曲，但还是安装上了。
于是就多余了一个原先吸顶灯的变压器，春节闲着就拆开来看了一下，变压器的结构太简单了，里面没有什么高级器件，还是老式直插式设计。
这个泰丰照明是海宁的一个乡镇企业

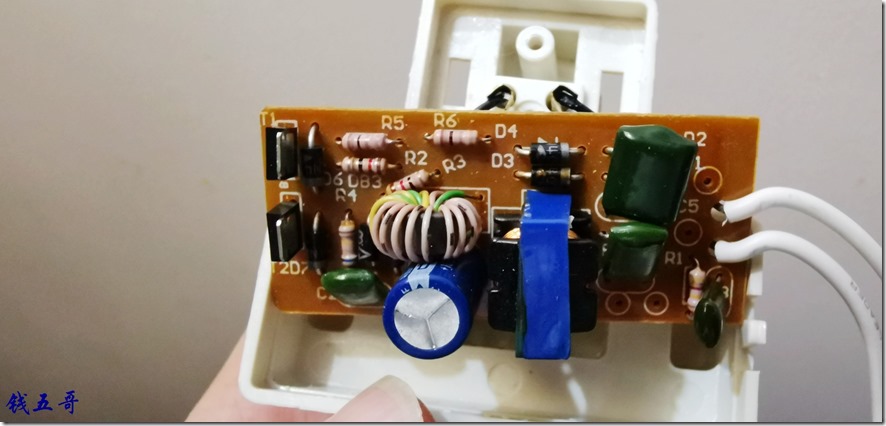

器件简单：5个电容，2个电感，还有几个三极管，典型的滤波电路。电感在电路最常见的作用就是与电容一起，组成LC滤波电路。我们已经知道，电容具有“阻直流，通交流”的本领，而电感则有“通直流，阻交流”的功能。如果把伴有许多干扰信号的直流电通过LC滤波电路，那么，交流干扰信号将被电容变成热能消耗掉；变得比较纯净的直流电流通过电感时，其中的交流干扰信号也被变成磁感和热能，频率较高的最容易被电感阻抗，这就可以抑制较高频率的干扰信号。有些电容写着不同的数字，例如2G333J，有各种含义的，如下：
（1）前两位是数字， 后一位是 零的个数。 即 33000 pf
（2）J代表了容量偏差，看上去用J的电容还算是有些良心
B=±0.1PF
C=±0.25PF
D=±0.5PF
F=±1%
G=±2%
J=±5%
K=±10%
M=±20%
S=+50%-20%
Z=+80%-20%
B.C.D for<10PF
几个电阻，谁知道是多少欧姆？
还有几个二极管，整流二极管都是面结型，因此结电容较大，使其工作频率较低，一般为3kHZ以下
NPN型三极管，用于小功率电子镇流器以及节能灯里。一般比较耐高压
