近看石浦港的051级驱逐舰131舰(南京号)

这次到宁波象山石浦港旅游,意外地看到了一艘051级驱逐舰,考察了所有的051级驱逐舰退役后的去向之后(17艘051级驱逐舰退役后去了哪里之二 – 东海舰队 http://www.brofive.net/?p=8073),才弄明白这就是那艘新闻里面说要转海监总队的退役131舰(南京号)。由于尚未正式建成爱国主义教育基地,不能登舰观摩,就用长焦相机拍了一些照片。事实证明:125倍光学变焦相机的效果还确实不错!


南京舰是东海舰队的第一艘驱逐舰,但不是旗舰(旗舰是东救302崇明岛号补给船)。看上是标准型,未进行太多改装。17艘051级驱逐舰退役后去了哪里之二 – 东海舰队 http://www.brofive.net/?p=8073


从侧后方看,两个黑头大烟囱、两座3联装海鹰-2反舰导弹发射台、很显眼

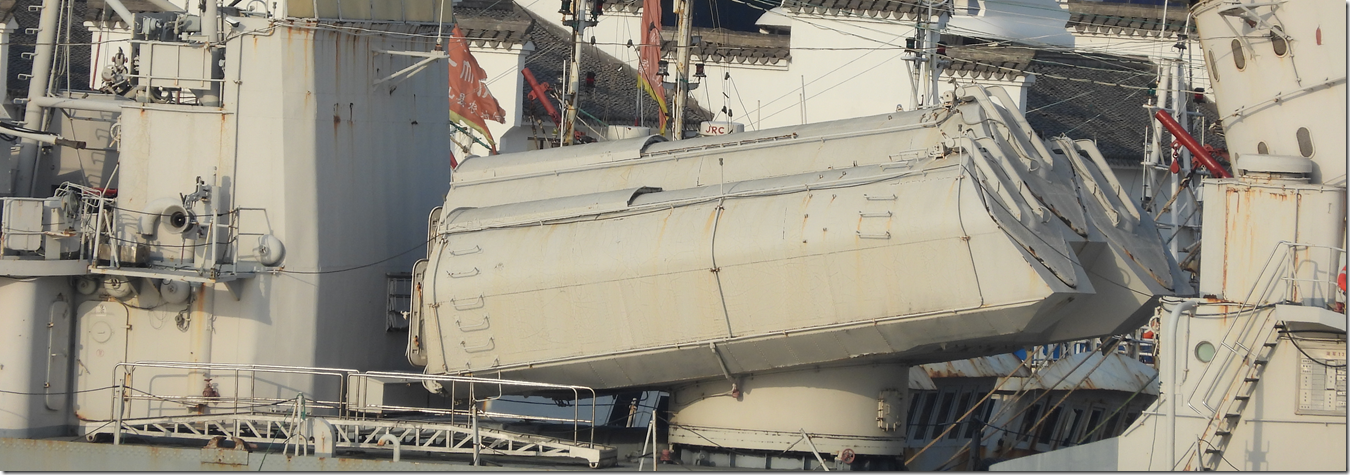

巨大的海鹰-2导弹发射架和旋转底座,这玩意反应时间可不短,射程95公里。导弹发射架上下都有扶手,可以上下。发射桶上面掉漆和生锈,毕竟退役了


虽然这艘舰去掉了舰首的舷号,但是在舰岛上面贴着一个值日牌:【海军131舰】写的清清楚楚,这下再也不用猜了。125倍光学变焦不是吹的,距离500m以上看的清清楚楚


双联装76式130mm口径主炮,射程29公里,射速17发/分钟,这个还不是自动化的,侧面和后面都有进出的门,前方是两座FQF2500(65式)12管反潜火箭弹

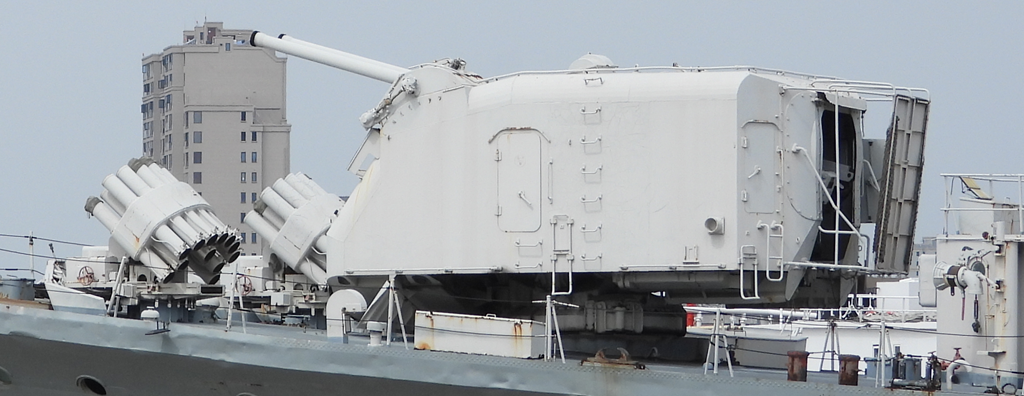

另外一个方向,自后方看130炮,可以知道两个侧面都有2个门,侧后方也是2个门。炮身后面是开放的,有个挡板,而且可以看到一个网,预计射击时用来收集炮弹壳,130炮体积实在有些大


两座反潜火箭发射器,有的炮口还有罩布,有的敞口。可以看到前方和侧面都有转轮,估计这个是需要手动来调整发射角度的,真需要一把子力气!


61式双37mm高射炮,最大射程达到8500米,有效射程4000米;最大射高6700米,有效射高3000米;860/秒(曳光杀伤弹),理论射速为160发/分(一个炮管),战斗时的有效射速50发/分。这门炮和《金刚川》里面的防空高射炮口径相同、射程相同,也都来自苏联,大概率是同一款高射炮的陆用和舰用两个版本。


61式25mm双舰炮由两门自动炮、供弹系统、炮架、瞄准具、液压传动系统等部分组成。总体结构采用两门炮上、下配置,双耳轴摇架;瞄准系统在左侧,供弹系统在右侧的布置。上、下配置火炮利于减小体积,节省舰艇上的安装空间,早期潜艇上也安装有25炮做防空武器。


黄蜂头(Wasp Head又称”WokWon”)343火控雷达,用于130毫米舰炮


结352火控雷达,用于HY-2反舰导弹和“海王星”导航雷达


最后放一张侧前方的图,可以看到4门炮的位置,最顶层的指挥室视野不错。顶层,冬天估计很冷,夏天很热,头顶上有一群雷达,辐射可能不小,好在金属船舱可以电磁屏蔽。
