前面陆续写了几篇关于前苏联红色巨舰的文章，获得了很多的关注，主要是通过卫星地图研究了俄罗斯从苏联帝国继承的遗产，主要包括航母、彼得大帝号巡洋舰、光荣级巡洋舰、无畏级反潜驱逐舰和现代级导弹驱逐舰，中间还有一篇是关于苏联岩石系列反舰导弹。大家肯定都会注意到有一个明显的遗漏，为什么没有介绍核潜艇部队？！

之所以没有写的原因有几个方面：（1）在卫星地图上，潜艇的特征不明显，甚至长度也测不准，毕竟有一部分舰体在水下。（2）虽然水面舰艇也会出航，但是核潜艇还可能系泊在洞窟中，能看到的数量更少。（3）识别潜艇不是我的强项。花了一些时间收集和研究卫星地图之后，发现俄罗斯至少还有20艘各种型号的核潜艇（注：不含Kilo这类常规潜艇）。主要分布在北方舰队的西里察湾、维佳耶沃等6个基地群，以及太平洋舰队勘察加半岛基地。其中有弹道导弹核潜艇，也有攻击核潜艇。有新型的，也有老式的。地图是2020年-2021年的卫星地图，不算太陈旧。另外通过资料研究发现，虽然前苏联的核潜艇种类繁多，现在依然在役的却没有几种，因此上面3个问题也就不那么突出了。在地图上找了一阵子，居然找到了Delta、阿库拉、北风之神、奥斯卡等等，特别是找到了4艘北风之神，而且找到了第四艘没有龟背的北风之神，还是挺有成就感的！下不过比较遗憾的是，没找到台风级！下面就分享这些成果，信息多数来自国内外互联网，有不准确的，请指正。

俄罗斯核潜艇基地，其中有一艘Delta、两艘北风之神、三艘奥斯卡和一艘阿库拉



一、俄罗斯核潜艇的整体情况

苏联海军在80年代最鼎盛时期，拥有各种型号核潜艇共计210多艘，其中战略核潜艇62艘。但是解体后，由于经济衰败，核潜艇数量一减再减，从各种公开资料看，目前只有大约38艘核潜艇，其中12艘战略核潜艇、8艘巡航导弹核潜艇、18艘攻击核潜艇，如下所示。从调研也发现，俄罗斯并不是没有规划，而是在不断设计和建造新的核潜艇来替代老旧的潜艇。但是限于资金和工业能力，比较缓慢。假以时日，又会成为核潜艇强国，对我大唐也会形成威胁。

• 12艘战略导弹核潜艇：包括：1艘Delta III、6艘Delta IV（1艘转试验艇）、1艘台风级（试验艇）和4艘北风之神（有6艘在建）
• 8艘巡航导弹核潜艇：8艘Oscar II巡航导弹核潜艇（3艘在建）
• 18艘攻击核潜艇：3艘Victor III攻击核潜艇；2艘Sierra  II 级；11艘阿库拉级，其中1艘租借给印度（6艘在建）；2艘亚森级（兼具巡航导弹）（7艘在建）



本来想用一篇文章写完所有的红色潜艇，不料调研才发现，每艘潜艇都有很多故事，索性还是分批来，首先来看看Delta战略导弹核潜艇。

表格中列出了所有的Delta IV级艇，注意K84已经因为火灾而退役，而K64已经改装为试验艇，但是依然在服役。一共6艘在服役，而且都在北方舰队，那么太平洋舰队怎么办呢？太平洋舰队有新近服役的2艘北方之神核潜艇。另外两艘则在北方舰队。其中Sineva导弹就是R-29RM Sineva （SS-N-23）导弹（详见后文）



二、卫星地图上的Delta弹道导弹核潜艇（4艘）

Delta 级，（俄语：Дельта）苏联命名 Project 667B Murena、Project 667BD Murena-M、Project 667BDR Kalmar、Project 667BDRM Delfin，（北约报告名称分别为 Delta I、Delta II、Delta III、Delta IV）是一系列 核动力弹道导弹潜艇，在苏联设计和建造，自 1973 年引进以来，构成了苏联和俄罗斯战略潜艇舰队的支柱。它们携带 R-29 Vysota 系列的核弹道导弹，以及 Delta I 、Delta II、Delta III 和 Delta IV 级携带 R-29（北约报告名称：SS-N-8 ‘Sawfly’）、R-29D（SS-N-8 ‘Sawfly’）、R-29R（SS- N-18 ‘Stingray’) 和 R-29RM (SS-N-23 ‘Skiff’) 。 Delta I 级携带 12 枚导弹，而 Delta II 级携带 16 枚导弹。 Delta III 和 Delta IV 级携带 16 枚带有多弹头的导弹，并改进了电子设备和降噪功能。1960 年代后期洋基级潜艇携带的 R-27 Zyb 导弹射程为 2,500-3,000 公里（1,553-1,864 英里），因此较早的潜艇被迫在北美海岸附近巡逻，而Delta可以从相对安全的北冰洋发射超过 7,700 公里（4,785 英里）射程的 R-29。 后来，Delta被更大的台风级潜艇所取代。 早期的 Delta 一直服役到 1990 年代，签订了 START I 等条约。 高昂的运行成本和台风 R-39 导弹的退役意味着一些 Delta III 级潜艇在 2000 年代（十年）重新启用以取代台风 。2010 年 12 月，Russianforces.org 的 Pavel Podvig 估计了俄罗斯战略潜艇舰队的实力，包括一艘台风级潜艇（用于测试 RSM-56 布拉瓦导弹）、四艘德尔塔 III、六艘德尔塔 IV 级和一艘北风级潜艇（Borei） 战略导弹潜艇。 它们最终将被新的 Borei 级取代，也称为 Dolgorukiy 级。

1960 年代后期洋基级潜艇携带的 R-27 Zyb 导弹射程为 2,500-3,000 公里（1,553-1,864 英里），因此较早的潜艇被迫在北美海岸附近巡逻，而Delta可以从相对安全的北冰洋发射超过 7,700 公里（4,785 英里）射程的 R-29。 后来，Delta被更大的台风级潜艇所取代。 早期的 Delta 一直服役到 1990 年代，签订了 START I 等条约。 高昂的运行成本和台风 R-39 导弹的退役意味着一些 Delta III 级潜艇在 2000 年代（十年）重新启用以取代台风 。2010 年 12 月，http://Russianforces.org 的 Pavel Podvig 估计了俄罗斯战略潜艇舰队的实力，包括一艘台风级潜艇（用于测试 RSM-56 布拉瓦导弹）、四艘德尔塔 III、六艘德尔塔 IV 级和一艘北风级潜艇（Borei） 战略导弹潜艇。 它们最终将被新的 Borei 级取代，也称为 Dolgorukiy 级。

“德尔塔级”一共建造了43艘之多，从667A开始、667B、677BD、677BDR、667BDRM，这样繁杂的型号是因为每一个建造批次都进行了潜艇和导弹都技术升级，它们的外观几乎一样，非专业人士真的看不出来，“德尔塔”的前型“扬基级”也建造了34艘，这么多数量组成世界上最大的战略核潜艇部队，虽然在技术水平差一些，但对西方构成反威慑，也迫使美国开始研制更新的“俄亥俄级”核潜艇，加以应对，艇的数量上不在竞赛，而是确保战略核潜艇和海基洲际导弹的质量。在卫星地图上，可以在3个基地看到Delta级核潜艇，2个是北方舰队的基地，1个是太平洋舰队的基地。

2020年6月，北方舰队，加吉耶沃基地的第一艘Delta级，到底是III还是IV呢，看上去是DeltaIV，主要原因是此型潜艇都在北方舰队服役。



2020年6月，北方舰队，加吉耶沃基地的第二艘Delta IV级核潜艇，这艘艇停靠在导弹吊装架下方，但是没有吊装操作。在北方舰队可以看到至少3处吊装架，这个吊装架下方有一些红色的圆筒，可能是临时堆放补给。在这个基地的两条Delta IV都是一线备战的艇



2020年6月，北方舰队，Polyarny基地的一艘Delta级核潜艇，注意这条艇的龟背和上面的两艘Delta IV不太一样，看不到明显的起伏，不知道是由于视角问题，还是因为这是改进的Delta。但是从艇表的各种装置看，是Delta系列无疑。从这个长度看，大概率是III型艇。



2020年10月，太平洋舰队，维柳钦斯克潜艇基地的一艘Delta核潜艇，这艘Delta可能是更早期的II型。虽然目前仅有的一艘在役III型艇就在太平洋基地服役，但是从尺寸看，III型要达到160米以上，而这艘艇只有155米左右，如果是II型，则多半是试验艇，在1996年，所有4艘II型艇都退役了。注意，这艘艇和Polyarny的艇的头部比较类似,但是尾部和龟背都有所不同，另外就是艉部的垂尾，直上直下，更像II型艇。另外，从外观看，这艘艇的龟背后部是开放状态，预计是在做什么实验。从II型艇的头尾看，Delta系列在逃生舱设计等方面是有继承性的。上方是一艘什么潜艇呢，有兴趣的可以研究下，后面会陆续分析这些艇



从卫星地图能看到有艇身有一些圆形或者长型的标记，到底是什么呢，从这张Delta IV的图上可以清楚看到，是各种入口标志，例如浮标出口。而这个圆形的装置则是逃生舱，我们可以看下图

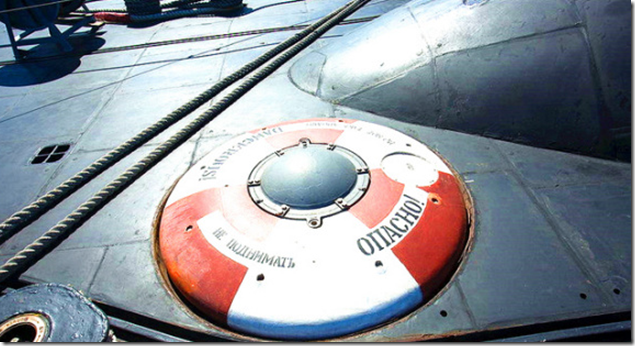

潜艇的逃生舱，这下就都看清楚了。也理解为啥Kilo艇等几乎所有苏联潜艇都有这个设计。一般是头尾各一处



我们再看看内部构造，这图是Oscar级的设计，有单人和多人的救生舱，从前面的尺寸看，大概率是单人的，多人一般在指挥塔上



三、Delta弹道导弹核潜艇的外形

Delta艇的尺寸在不同型号之间是不同的，用一个表格来展示一下，简单地说就是I、II和III型艇的外观变化比较大，不论是尺寸还是排水量，但是IV型艇的外观变化不太大，主要是内部的变化。

三代核潜艇：台风、Delta和北风之神的侧视图对比，从中间的Delta艇的发射筒看，这是Delta I型

Delta I型的结构图，看到6根大管子，艇艏和艇艉都有救生舱，研究结构图还是挺管用的



Delta I (Project 667B Murena) 18 艘：德尔塔级潜艇可以部署在苏联北极沿岸的边缘冰海，包括挪威海和巴伦支海，进行警戒巡逻。 因此，与他们的前辈不同，他们不再需要通过西方 SOSUS 声纳屏障进入目标范围。 为了提高导弹的精度，德尔塔I级潜艇搭载了Tobol-B导航系统和Cyclone-B卫星导航系统。 在 1965 年批准开发该级后，第一艘 Delta I，K-279，于 1972 年 12 月 22 日服役于苏联北方舰队。共建造了 18 艘该级潜艇，全部为苏联海军服役 名称 Project 667B Murena（“鳗鱼”）。 1991年，9艘德尔塔I级潜艇仍在服役。 它们于 1994 年开始退役，计划于 1997 年拆除导弹舱。该级潜艇的所有潜艇都于 1998 年退役，并于 2005 年报废。

这是667B，Delta I型艇，注意他的发射管只有6对，而不是后续艇的8对。注意和II型艇的明显区别。同时可以看到艇艏的紧急逃生装置，另外一个圆形的装置是舱门（前方）



这也是667B，Delta I型艇，注意他的发射管只有6对。而且龟背有一个明显的缓坡，这是其他改型所有没有的



Delta II (Project 667BD Murena-M) 4艘：德尔塔II级潜艇旨在弥补德尔塔I级潜艇的缺点。 设计基本相同，但潜艇在第四和第五隔间加长了 16 米，以允许再安装四个导弹发射管。 新型 Delta 还采取了额外的静音措施，包括将蒸汽轮机安装在减震器上，通过橡胶绝缘将所有管道和液压系统与船体分开，并在船体上涂上特殊的水声涂层。北约报告名称 Delta II 表明这艘潜艇是一种视觉上可区分的新级别。 苏联编号 667BD Murena-M 表明这艘潜艇是改进型的 Delta I。 这一级别的潜艇只建造了四艘，显然是为了建造下一个级别的 Delta III，所有 Delta II 都在 1996 年退役。

1 Jan 1997 ，Delta II class nuclear-powered ballistic missile submarine (SSBN). Aerial starboard bow view of a Russian Navy Northern Fleet Delta II class nuclear-powered ballistic missile submarine underway on the surface. 从II之后，都是8对发射筒。但是千万别小瞧了这16米，中国的094目前也就有6对发射筒。



Delta III (Project 667BDR Kalmar) 14 艘：667BDR Kal’mar（“鱿鱼”）Delta III级潜艇与早期的Delta 级潜艇一样，Delta III 级采用双壳设计，薄的低磁钢外壳包裹在较厚的内耐压壳上。 1972 年，鲁宾中央海洋工程设计局开始开发。这是第一艘可以在一个发射筒中发射多发导弹的系统，也是第一艘可以发射多弹头导弹的系统。该潜艇携带 16 枚 R-29R 导弹，每枚导弹携带 3 至 7 枚 MIRV，射程为 6,500 至 8,000 公里，具体取决于再入车辆的数量。 Delta III 级还配备了新的战斗管理系统 Almaz-BDR 用于深水鱼雷的火控，还有一个新的惯性导航系统 Tobol-M-1，以及后来的 Tobol-M-2。名为 Shmeľ（“大黄蜂”）的水声导航系统允许潜艇通过水声浮标确定其位置。最后安装了一个名为 Rubikon 的新声纳系统。 2008 年 9 月 30 日，俄罗斯海军发言人报告说，Ryazan 成功完成了从俄罗斯北部北极冰盖下的一个基地到堪察加半岛基地的 30 天过境。海军补充说，Ryazan 将很快被指派定期在太平洋巡逻。 2008 年 7 月，有 6 艘 Delta III 级潜艇在役，其中两艘据信正在退役。 K-433 Svyatoy Georgiy Pobedonosets 于 2011 年 9 月 22 日与一艘渔船发生碰撞。潜艇没有受到严重损坏。

Delta III核潜艇-01-胜利者圣乔治号，高耸入云的龟背是很显著的特征，但是要注意，III型的高度是低于II和I型的。另外，这艘艇的表面似乎比较陈旧



Delta IV (Project 667BDRM Delfin) 7 艘：Delta IV 级的设计类似于 Delta III 级的双壳结构，导弹发射井安装在内壳中。 作战潜水深度为 320 米，最大深度为 400 米。推进系统允许使用两个额定功率为 180 MW 的 VM-4 压水反应堆在水下时速度为 24 节。它配备两台 GT3A-365 型涡轮机，额定功率为 27.5 MW。推进系统用固定螺距螺旋桨驱动两个轴。 2011 年 12 月 29 日，一艘名为 Ekaterinburg 的 Delta IV 级船舶正在维修的干船坞发生造船厂火灾。据报道，火势蔓延到潜艇，所有武器都从潜艇上卸下，核反应堆提前关闭。2019 年 7 月 1 日，在科拉湾以西的北方舰队训练区作战期间，小型特种任务潜艇“洛沙里克”号发生致命火灾。有人猜测，Losharik 的母舰在场，可能是别尔哥罗德号、波德莫斯科耶号或奥伦堡号。

1 Jan 1994，An aerial starboard bow view of a Russian Navy Northern Fleet DELTA IV class nuclear-powered ballistic missile submarine underway on the surface, supposedly this is K-18 “Karelia”.



Delta IV在进港停靠中，D4的艇面明显更平滑，艇艉有一个出口，不知道是不是放拖曳式声呐的装置



D4的8个导弹发射管处于打开状态，可发现发射盖是多层，还有防水垫圈类似的装置



2021年3月26日，俄罗斯武装力量总司令弗拉基米尔-普京通过视频会议听取了俄罗斯海军总司令尼古拉·叶夫梅诺夫海军上将关于正在进行的“乌姆卡-21“（Umka-21）全面北极远征行动的报告。叶夫梅诺夫海军上将汇报，从2021年3月20日起，在弗兰茨-约瑟夫地群岛、亚历山德拉地岛及附近水域，由俄罗斯海军总司令部领导，在俄罗斯地理学会的参与下，实施了“乌姆卡-21“（Umka-21）全面北极远征行动。远征活动区域的平均气温为零下25-30摄氏度，冰层厚达1.5米，风速达到每秒32米。在半径300米的有限区域内，3艘核潜艇同时从冰层下浮出水面。据俄新社2021年5月17日报道：俄罗斯军事工业委员会一位高级委员在接受采访时称，苏联海军时代建造的“德尔塔Ⅳ型”（D4级）战略核潜艇将在2030年全部退役，俄罗斯海基核力量的发射任务将完全由“北风之神级”和“北风之神A级”战略核潜艇接替。（后面有视频）



四、Delta弹道导弹核潜艇的武器装备

【导弹】Delta IV潜艇是战略核导弹潜艇，采用 D-9RM 发射系统并携带 16 枚 R-29RMU Sineva 液体燃料导弹，旨在对军事和工业设施以及海军基地进行打击。这些潜艇携带 RSM-54 Makeyev（北约代号：SS-N-23 Skiff）潜射弹道导弹（SLBM）。 RSM-54 是一种三级液体推进剂弹道导弹，射程为 8,300 公里。弹头由 4 到 10 个独立目标再入飞行器 (MIRV) 组成，每弹头的额定载重为 100 千吨 TNT 。该导弹使用恒星惯性制导提供 500 米圆形误差概率 (CEP)。 RSM-54和白杨导弹是俄罗斯核力量的两大支柱。RSM-54弹道导弹的名字很多，俄文：Р-29РМ «скиф»，英文：R-29RM «Shti»，英文绰号：Skiff，译文：轻舟；SALT：RSM-54，GRAU：3M37；北约代号：SS-N-23，还有Sineva。德尔塔 IV 级潜艇能够从圆形扇区中的恒定航线向任何方向发射导弹。弹道导弹的水下发射可以在 55 米的深度进行，同时以 6-7 节的速度巡航。所有导弹都可以一次齐射。2011 年，K-84 叶卡捷琳堡成功测试了新版本的 SS-N-23 导弹，据报道命名为 R-29RMU2 Layner。该导弹提高了对反弹道导弹的生存能力。后来 K-114 图拉进行了另一次成功发射。

【鱼雷】Delta IV潜艇配备了 TRV-671 RTM 导弹鱼雷系统，该系统有四个口径为 533 毫米的鱼雷发射管。与 Delta III 级设计不同，它能够使用所有类型的鱼雷、反潜鱼雷导弹和反水声装置。战斗管理系统 Omnibus-BDRM 控制所有战斗活动、处理数据和指挥鱼雷和导弹鱼雷武器。该系统配备了快速装填鱼雷系统。潜艇最多可携带12枚导弹或鱼雷。所有鱼雷都安装在船体的船首部分。 Shlyuz 导航系统提高了导弹的精度，并能够在潜望镜深度进行恒星导航。导航系统还使用两个浮动天线浮标在很深的地方接收无线电信息、目标目的地数据和卫星导航信号。这些潜艇还配备了 Skat-VDRM 水声系统。

【导弹】这些潜艇还能够发射 Novator SS-N-15 海星反舰导弹或反舰鱼雷。海星配备核弹头，射程可达 45 公里。

D4的艇艉，可以看到2个巨大的7页降噪螺旋桨，还有可能的声呐拖曳装置

D4在吊装导弹，可以试着对照一下前面的卫星地图，这样就看的比较清楚了。看上去是从旁边的那辆运输车上获得导弹，然后有龙门吊垂直平移到发射筒

D4吊装导弹的近处照片，看不太清楚到底是如何悬挂弹头的

轻舟潜射洲际导弹



小结：Delta IV依然是俄罗斯战略导弹部队的中坚力量，虽然已经服役几十年了，但是经过不断的改装，还是一艘很强大的武器，中国的094虽然导弹技术更为先进，但是潜艇、发动机和降噪技术还有差距（也可能是因为保密释放了烟雾弹），距离北方之神差距就更大了，距离俄亥俄的恐怕更有差距。下图是《简氏防御周刊》的预测，年头有些久了，看看就行。

现役潜艇：

• Project 667BDR, Kalmar (Delta III) ballistic missile submarines
• Project 667BDRM, Delfin (Delta IV) ballistic missile submarines
• Project 671RTM Shchuka (Victor III) attack submarines
• Project 885 (Yasen) attack submarines
• Project 935 (Borei) ballistic missile submarines
• Project 941 (Typhoon) ballistic missile submarines
• Project 945 (Sierra) attack submarines
• Project 949 (Oscar) cruise missile submarines
• Project 971 (Akula) attack submarines
• Project 1851.1 (Paltus) special purpose submarines

• Project 1910 Kashalot-class (Uniform) special purpose submarines

• Project 1983.1 AS-12 (Losharik) special purpose submarine



退役潜艇：

• Project 627 (November) attack submarines
• Project 645 test attack submarine K-27
• Project 658 (Hotel) ballistic missile submarines
• Project 659/675 (Echo) cruise missile submarines
• Project 661 (Papa) attack submarines
• Project 667 (Yankee) ballistic missile submarines
• Project 667B, Murena (Delta I) ballistic missile submarines
• Project 667BD, Murena-M (Delta II) ballistic missile submarines
• Project 670 (Charlie) cruise missile submarines
• Project 671 (Victor) attack submarines
• Project 678 (X-Ray) research submersible
• Project 685 (Mike) attack submarine K-278 Komsomolets
• Project 705 (Alfa) attack submarines



相关信息：

世界十大潜艇基地（上）

List of Soviet and Russian submarine classes

Nuclear submarine

Typhoon-class submarine

Yasen-class submarine

Borei-class submarine

Russian submarine Nerpa (K-152)

Oscar-class submarine

Akula-class submarine

Delta-class submarine

俄军首次在北极冰层同时上浮3艘德尔塔IV型核潜艇

外媒：俄罗斯两艘战略核潜艇退役

德尔塔级核潜艇（德尔塔IV型战略核潜艇）

俄罗斯现役“德尔塔”系列核潜艇

俄罗斯到底还有多少艘现役核潜艇?

俄罗斯最新核潜艇抵达北方舰队的主要基地！



附录：

2018年3月14日，俄罗斯原子能公司公布消息称，开始拆除两艘退役的667BDR型（德尔塔III）核潜艇的核燃料，这两艘潜艇分别是K-223 “波多利斯克”号和K-433“圣乔治屠龙勇士”号。此两艘667BDR退役后，俄罗斯海军战略核潜艇部队阵容包括：一艘941UM型试验潜艇（北约代号：台风级）“迪米特里·顿斯科伊”号，6艘667BDRM型核潜艇（北约代号：“德尔塔IV”级）以及3艘新的955型“北风之神”级核潜艇。据俄罗斯海军称，目前3艘955型“北风之神”级核潜艇已经装备了48枚“圆锤”洲际导弹。
